概要

N-Tubrack®(中空齿条)是构成汽车转向装置(齿条&小齿轮)的部件之一。作用是通过小齿轮将方向盘的旋转运动转化为直线运动,从而改变轮胎方向。

自2002年开始量产以来,已经取得累计1,000万条以上的生产实绩。

从大型RV休闲车到跑车、商用车、排气量在1000cc以下的小汽车(小型车)等机动车都搭载有中空齿条,应用范围广阔。



2012年度获得日本经济产业省制造产业局长奖。

获得2019年度超级制造零部件大奖交通相关零部件奖(日刊工业新闻社主办)

特征

中空齿条的优点1[轻量化]

通过采用N-tubrack®,可以比实心齿条减轻约30%~最多40%的重量。

中空齿条的优点2[VGR]

VGR齿条可以通过改变从齿条中心到行程末端的齿轮传动比来改变转向特性。

TYPE1

如果减小齿条中央的齿轮传动比、增大行程末端的齿轮传动比,则车辆的直行稳定性和转动性将非常优秀。

TYPE2

如果增大齿条中心齿轮传动比、减小行程末端齿轮传动比,则可以减轻辅助马达的负载。

中空齿条的优点3[高强韧化]

弯曲强度与普通的实心齿条相比,具有约1.5~2.0倍左右的优越性。

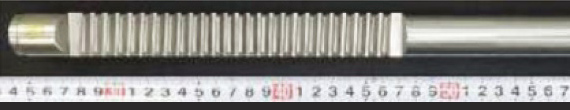

实心齿条
拡大
实心齿条

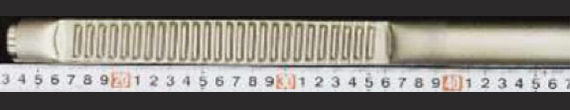

中空齿条
拡大
中空齿条

弯曲试验条件

弯曲试验结果

种类、规格

[mm]

生产基地

制造工序
