概要

CTP工法(CapTen Pile)是使用预制混凝土制成的环(PC环)覆盖于桩头,将桩与基础接合起来的一种灌注桩用桩头半固定工法。

左:桩弯曲力矩分布/右:CTP工法

特征

1.施工简单,提高施工性

桩头安装简单,无固定桩钢筋,施工快捷方便。

2.提高桩的抗震性

可以降低桩头的弯曲力矩,与传统工法相比,桩材的损伤小,可以提高抗震性。

3.可以降低基础梁、桩的成本

通过降低桩头力矩,可以减小基础梁、桩的截面,实现大幅减少混凝土量与钢筋用量。是一种可以减少排土量的环保工法。

4.适用于所有灌注混凝土桩

适用于包括钢管桩在内的灌注混凝土桩(φ800~φ3000)。※φ2500以上请向我们咨询。

5.开放的工法

本工法在获得协会许可后,也可供协会会员企业以外的企业使用。使用时由协会进行设计及施工指导。(桩径φ800~φ2500)

CTP工法和Ulbon螺旋形的认证

2005年12月获得日本建筑中心的评定 (BCJ-FD0230-01) ,2020年12月更新(BCJ-FD0230-04)。(※由本公司等10家公司共同开发)

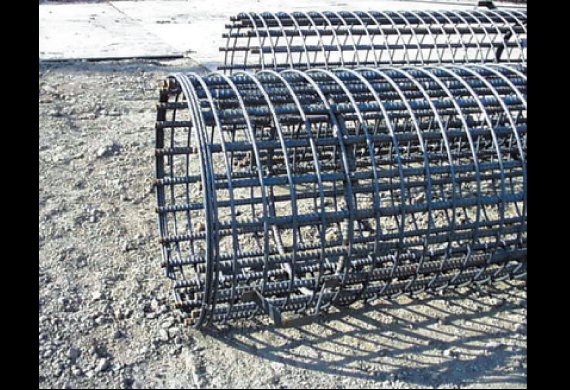

桩头部的抗剪加固使用Ulbon螺旋形。获得日本建筑中心评定(BCJ评定-FD0157-05)
“使用Ulbon作为灌注混凝土桩的抗剪配筋的工法”。

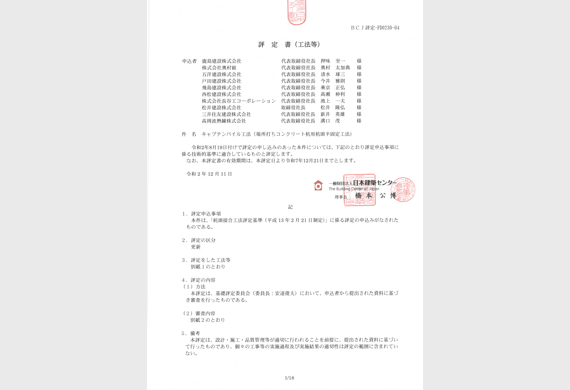

CTP工法评定书
拡大
CTP工法评定书

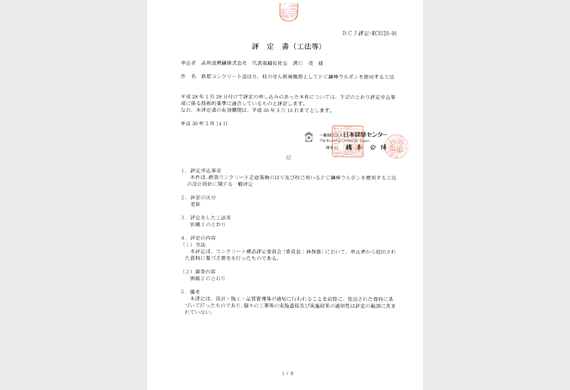

Ulbon评定书
拡大
Ulbon评定书

CTP工法施工实绩

截至2022年3月31日累计施工173个项目201栋。CTP工法工法适用桩根数5636根。

CTP工法施工状况

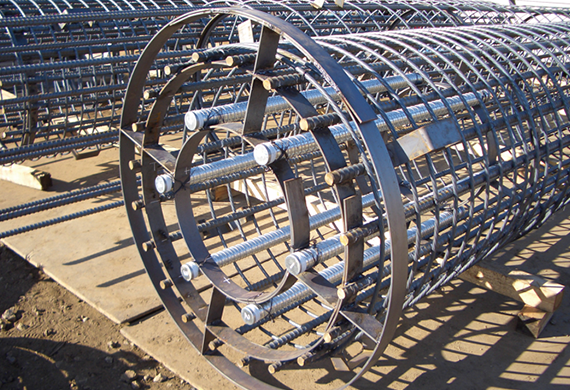

钢筋笼(桩头部)
拡大
钢筋笼(桩头部)

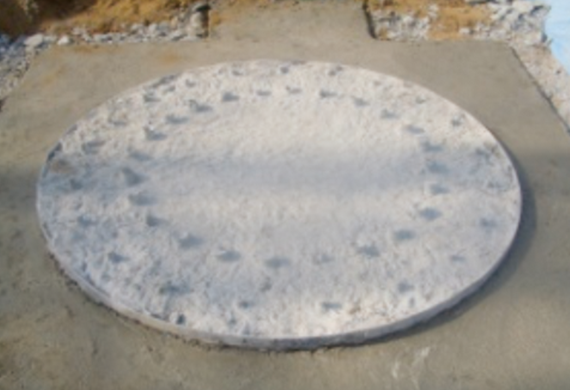

桩头处理
拡大
桩头处理

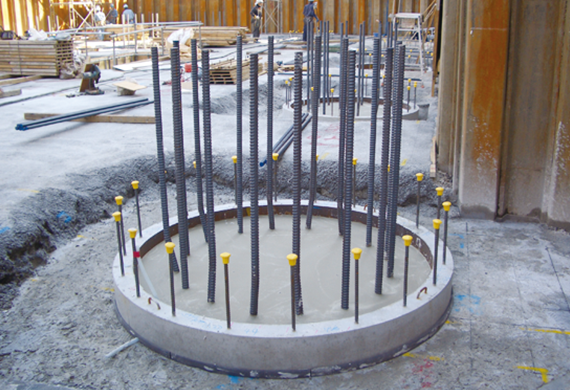

PC环、抗拉固定钢筋
拡大
PC环、抗拉固定钢筋

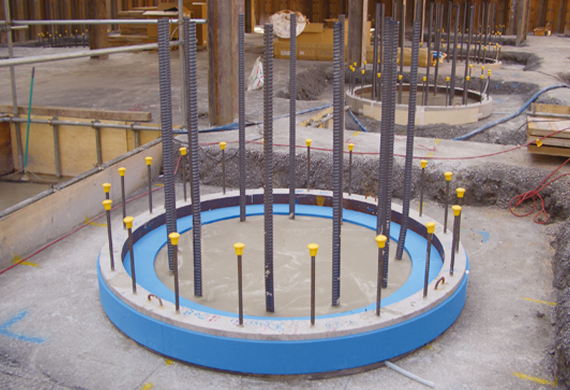

成品形式(带拉丝)
拡大
成品形式(带拉丝)
